Jasa Bor Pile Pondasi Kupang


Metode Pelaksanaan Pekerjaan Pondasi Bor Pile





Pembuatan pondasi bor pile dengan alat bor mini crane kini banyak di minati oleh kontraktor maupun masyarakat indonesia sebagai metode pondasi bangunan tower,jembatan,rumah tinggal,ruko,pagar,pondasi dudukan lift,dan lain-lain. Hal ini di sebabkan penggunaan alat berat untuk pembuatan pondasi seperti droph hamer,jek in pile dan bor pile dengan alat berat tidak memungkinkan dari segi akses menuju lokasi,watu pelaksanaan dan keamanan pada lingkungan sekitar.
Mesin bor pile mini crane didesain khusus seringkas mungkin dan alat tersebut dapat di bongkar pasang sehingga medan tersulit pun dapat di jangkau dengan alat ini. Suatu contoh untuk lokasi di perumahan pantai indah kapuk rata-rata harus memasang pondasi bor pile di halaman belakang rumah, apakah memungkinkan menggunakan alat berat untuk pembuatan pondasi tersebut? tentu tidak.


1.  Pekerjaan Persiapan Bor Pile

Pondasi Bor Pile umumnya merupakan pekerjaan awal dari suatu proyek. Oleh karena itu langkah awal yang dilakukan adalah pemetaan terlebih dahulu. Inilah gunanya ilmu ukur tanah. Umumnya yang mengerjakan adalah ahli – ahli geodesi dan pertanahan. Proses ini sebaiknya  dilakukan sebelum alat- alat proyek masuk, karena jika sesudahnya sulit untuk dikerjakan walaupun bisa. Dan dari pemetaan ini dapat diperoleh suatu patokan yang tepat antara koordinat pada gambar kerja dan kondisi lapangan.








1.   Langkah-langkah Pekerjaan Pondasi Bor Pile
Berikut ini adalah tahapan- tahapan awal Pelaksanaan Pekerjaan Pondasi Bor Pile :

2.1 Persiapan Peralatan
Pekerjaan pondasi bore pile memerlukan alat- alat berat dalam suatu proyek . Disebut alat- alat berat memang karena bobotnya yang berat, makanya manajer proyek harus dapat memastikan pekerjaan persiapaan apa yang diperlukan agar alat yang berat tersebut dapat masuk ke areal dengan baik. Jika tidak disiapkan dengan baik, bisa saja alat berat tersebut amblas karena daya dukung tanahnya yang jelek.


1.3 Excavator sebagai alat penting dalam membuat pondasi


Pelat baja tersebut dimaksudkan agar alat- alat berat tidak amblas jika kekuatan tanahnya diragukan. Jika sampai amblas, untuk ‘ngangkat’ kembali biayanya lebih besar dibanding biaya yang diperlukan untuk mengadakan pelat- pelat tersebut. Perlu tidaknya pelat-pelat tersebut tentu didasarkan dari pengalaman- pengalaman sebelumnya, itu tidak tertulis di buku teks. Disinilah ‘seni’ agar pekerjaan lancar.


2.2 Pembuatan Tulangan Besi
Paralel dengan pekerjaan persiapan, maka pembuatan penulangan tiang bor telah dapat dilakukan. Ini penting, karena jangan sampai sudah dibor, eh ternyata tulangannya belum siap. Jika tertunda lama, tanah pada lubang bor bisa rusak (mungkin karena hujan atau lainnya). Bisa- bisa perlu dilakukan pengerjaan bor lagi. Pemilihan tempat untuk merakit tulangan juga penting, tidak boleh terlalu jauh, masih terjangkau oleh alat- alat berat tetapi tidak boleh sampai mengganggu manuver alat- alat berat itu sendiri.







Jika alat-alat berat sudah siap, juga tulangan- tulangannya, serta pihak ready mix concrete-nya sudah siap, maka dimulailah proses pengeboran. Skema alat- alat bornya adalah.







Perhatikan mesin bor  belum dipasangkan dengan mata bornya yang dibawah itu. Saat ini difoto, alat bor sedang mempersiapkan diri untuk memulai.



Kecuali alat bor dengan crane terpisah, pada proyek tersebut juga dijumpai alat bor yang terintegrasi dan sangat mobile. Mungkin ini yang lebih modern, tetapi kelihatannya jangkauan kedalamannya lebih terbatas dibanding yang sistem terpisah. Mungkin juga, karena diproyek tersebut ada beberapa ukuran diameter tiang bor yang dipakai. Jadi pada gambar- gambar nanti, fotonya gabungan dari dua alat tersebut.

2.3 Pengeboran

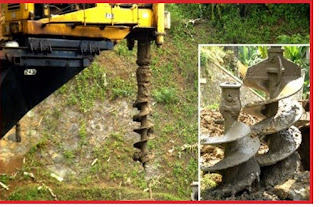

Ini merupakan proses awal dimulainya pengerjaan pondasi tiang bor. Kedalaman dan diameter tiang bor menjadi parameter utama dipilihnya alat-alat bor. Juga terdapatnya batuan atau material dibawah permukaan tanah. Ini perlu diantisipasi sehingga bisa disediakan metode, dan peralatan yang cocok. Kalau asal ngebor, bisa-bisa mata bor-nya stack di bawah. Biaya itu. Ini contoh mesin bor dan auger dengan berbagai ukuran  pengeboran.



 Setelah mencapai suatu kedalaman yang ‘mencukupi’ untuk menghindari tanah di tepi lubang berguguran maka perlu di pasang casing, yaitu pipa yang mempunyai ukuran diameter dalam kurang lebih sama dengan diameter lubang bor.


2.4. Pemasangan Casing
Perhatikan mesin bor-nya beda, tetapi pada prinsipnya cara pemasangan casing sama: diangkat dan dimasukkan pada lubang bor. Tentu saja kedalaman lubang belum sampai bawah, secukupnya. Kalau nunggu sampai kebawah, maka bisa-bisa tanah berguguran semua. Lubang tertutup lagi. Jadi pemasangan casing penting.


Setelah casing terpasang, maka pengeboran dapat dilanjutkan. Gambar di atas, mata auger sudah diganti dng Cleaning Bucket yaitu untuk membuang tanah atau lumpur di dasar lubang.


Jika pekerjaan pengeboran dan pembersihan tanah hasil pengeboran dan akhirnya sudah menjadi kondisi tanah keras. Maka untuk sistem pondasi Franky Pile maka bagian bawah pondasi yang bekerja dengan mekanisme bearing dapat dilakukan pembesaran. Untuk itu dipakai mata bor khusus, Belling Tools sebagai berikut.


Akhirnya setelah beberapa lama dan diperkirakan sudah mencapai kedalaman rencana maka perlu dipastikan terlebih dahulu apakah kedalaman lubang bor sudah mencukupi, yaitu melalui pemeriksaan manual.




1.5 . Handling Besi Tulangan
Perlu juga diperhatikan bahwa tanah hasil pemboran perlu juga dichek dengan data hasil penyelidikan terdahulu. Apakah jenis tanah adalah sama seperti yang diperkirakan dalam menentukan kedalaman tiang bor tersebut. Ini perlu karena sampel tanah sebelumnya umumnya diambil dari satu dua tempat yang dianggap mewakili. Tetapi dengan proses pengeboran ini maka secara otomatis dapat dilakukan prediksi kondisi tanah secara tepat, satu persatu pada titik yang dibor. Apabila kedalaman dan juga lubang bor telah ‘siap’, maka selanjutnya adalah penempatan tulangan rebar.




2.5.  Pengecoran beton
Setelah proses pemasangan tulangan baja maka proses selanjutnya adalah pengecoran beton. Ini merupakan bagian yang paling kritis yang menentukan berfungsi tidaknya suatu pondasi. Meskipun proses pekerjaan sebelumnya sudah benar, tetapi pada tahapan ini gagal maka gagal pula pondasi tersebut secara keseluruhan.
Pengecoran disebut gagal jika lubang pondasi tersebut tidak terisi benar dengan beton,


misalnya ada yang bercampur dengan galian tanah atau segresi dengan air, tanah longsor sehingga beton mengisi bagian yang tidak tepat.
Adanya air pada lobang bor menyebabkan pengecoran memerlukan alat bantu khusus, yaitu pipa tremi. Pipa tersebut mempunyai panjang yang sama atau lebih besar dengan kedalaman lubang yang dibor.




1.5  Pemasangan Pipa Tremi
Inilah yang disebut pipa tremi. Foto ini cukup menarik karena bisa mengambil gambar mulai dari ujung bawah sampai ujung atas. Ujung di bagian bawah agak khusus lho, nggak berlubang biasa tetapi ada detail khusus sehingga lumpur tidak masuk kedalam tetapi beton.Di dalam pipa bisa mendorong keluar.


Yang teronggok di bawah adalah corong beton yang akan dipasang di ujung atas pipa tremi, tempat memasukkan beton segar. Yang di bawah ini pekerjaan pengecoran pondasi tiang bor.



2.7 . Pengecoran
Pada tahap pengecoran pertama kali, truk readymixed dapat menuangkan langsung ke corong pipa tremi seperti kasus di atas. Pada tahap ini, mulailah pengalaman seorang supervisor menentukan, Kenapa ?
Karena pipa tremi tadi perlu dicabut lagi. Jadi kalau beton yang dituang terlalu banyak maka jelas mencabut pipa yang tertanam menjadi sulit. Sedangkan jika terlalu dini mencabut pipa tremi, sedangkan beton pada bagian bawah belum terkonsolidasi dengan baik, maka bisa-bisa terjadi segresi, tercampur dengan tanah. Padahal proses itu  kejadiannya di dalam lobang dan tidak terlihat sama sekali. Jadi pengalaman supervisi atau operator yang mengangkat pipa tadi memegang peran sangat penting. Sarjana baru lulus pasti kesulitan mengerjakan hal tersebut. Inilah seninya di lapangan perlu feeling yang tepat.


Jangan sepelekan aba-aba seperti di atas. Belum tentu seorang sarjana teknik sipil yang baru lulus dengan IP 4.0 bisa mengangkat tangan ke atas secara tepat. Karena untuk itu perlu pengalaman. Jadi menjadi seorang engineer tidak cukup hanya ijazah sekolah formil, perlu yang lain yaitu pengalaman yang membentuk mental engineer yang handal.




2.8 Penarikan Pipa Tremi
Jika beton yang di cor sudah semakin ke atas (volumenya semakin banyak) maka pipa tremi harus mulai ditarik ke atas. Perhatikan bagian pipa tremi yang basah dan kering. Untuk kasus ini karena pengecoran beton masih diteruskan maka diperlukan bucket karena beton tidak bisa langsung dituang ke corong pipa tremi tersebut.


Adanya pipa tremi tersebut menyebabkan beton dapat disalurkan ke dasar lubang langsung dan tanpa mengalami pencampuran dengan air atau lumpur. Karena BJ beton lebih besar dari BJ lumpur maka beton makin lama-makin kuat untuk mendesak lumpur naik ke atas. Jadi pada tahapan ini tidak perlu takut dengan air atau lumpur sehingga perlu dewatering segala. Gambar foto di atas menunjukkan air atau  lumpur mulai terdorong ke atas, lubang mulai digantikan dengan beton segar tadi.
Proses pengecoran ini memerlukan supply beton yang continuous, bayangkan saja bila ada keterlambatan beberapa jam. Jika sampai terjadi setting maka pipa treminya bisa tertanam  dan nggak bisa dicabut. Sedangkan kalau keburu di cabut maka tiang beton bisa tidak continue. Jadi bagian logistik / pengadaan beton harus memperhatikan itu.


Jika pengerjaan pengecoran dapat berlangsung dengan baik, maka pada akhirnya beton dapat muncul dari kedalaman lobang. Jadi pemasangan tremi mensyaratkan bahwa selama pengecoran dan penarikan maka pipa tremi tersebut harus selalu tertanam pada beton segar. Jadi kondisi tersebut fungsinya sebagai penyumbat atau penahan agar tidak terjadi segresi atau kecampuran dengan lumpur.




Selesai
